CQB型四氟磁力泵是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，介质*封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，*解决了机械传动泵的轴封泄漏，氟塑料磁力泵，其过流部件全部采用氟塑料制造，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀性能*等特点。

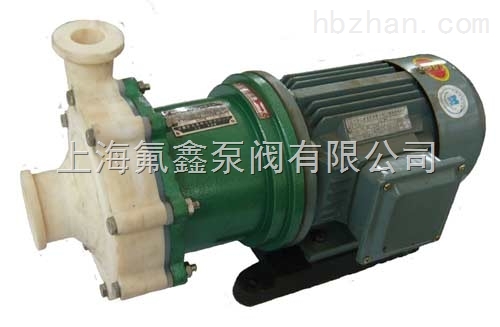

产品型号：CQB50-32-125F厂商性质：生产厂家更新时间：2020-08-06访 问 量：2052
立即咨询
联系电话：15172677747
一、四氟磁力泵概述：
CQB型四氟磁力泵是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，介质*封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，*解决了机械传动泵的轴封泄漏，氟塑料磁力泵，其过流部件全部采用氟塑料制造，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀性能*等特点，其性能达到世界同类产品的先进水平， 已广泛替代进口磁力泵。
CQB型磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。
二、产品特点：
CQB氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能“塑料王”(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，CQB氟塑料磁力泵可连续输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损。适用温度：-30℃-100℃。该系列磁力泵均可配备泵类用保护器，以防止机组空运转或超负荷，造成泵内部件或配套电机损坏。
三、用途：
CQB磁力泵结构紧凑，外型美观，体积小，躁声低，运行可靠，使用维修方便产品广泛适用于：化工、制酸、制碱、冶炼、稀土、染料、医药、造纸、电镀、酸洗、无线电、科研机构、国防工业等单位抽送酸，碱液，油类稀有贵重液，毒液，挥发性液体。特别是易漏，易燃，易爆液体的抽送。选用配套防爆电机则更为理想。
适用温度：-20°C至100°C。
四、磁力泵型号意义：
100%">| CQB65-50-160FL | |||
| CQB | 磁力驱动的离心泵 | F | 过流部件材质为氟塑料合金 |
| 65 | 泵进口直径是65mm | L | 表示长支架带底板 |
| 50 | 泵出口直径是50mm | A | 表示区分代号（第二代产品） |
| 160 | 叶轮名义直径是160mm | B | 表示区分代号（第三代产品） |
六、CQB-F磁力泵型号与参数：
短支架
| 型号 | 流量 | 扬程 | 效率 | 汽蚀余量 | 进口*出口 | 转速 | 电机功率 | 整机质量 |
| m³/h | m | % | m | mm | r/min | kw | kg | |
| CQB16-12-50F | *0.6 | 2 | 8 | 9 | 16×12 | 2900 | 0.025 | 5 |
| 0.8 | 1.5 | 10 | ||||||
| CQB15-15-65F | *0.8 | 3.2 | 16 | 6 | 15×15 | 2900 | 0.18 | 7 |
| 1 | 2.8 | 18 | ||||||
| CQB20-15-75F | 1 | 7 | 20 | 6 | 20×15 | 2900 | 0.18 | 8 |
| *1.6 | 7 | 22 | ||||||
| CQB25-20-100F | 1 | 10.5 | 25 | 6 | 25×20 | 2900 | 0.37 | 12 |
| *2.5 | 10.5 | 28 | ||||||
| CQB32-20-110F | 4 | 13.5 | 30 | 6 | 32×20 | 2900 | 0.55 | 18 |
| *5.5 | 13 | 35 | ||||||
| CQB40-25-120F | 4 | 15 | 36 | 5 | 40×25 | 2900 | 0.75 | 35 |
| *6.3 | 15 | 42 | ||||||
| 8 | 12 | 42 | ||||||
| CQB40-25-160F | 4 | 32 | 20 | 3 | 40×25 | 2900 | 3.0 | 80 |
| *6.3 | 32 | 28 | ||||||
| 8 | 28 | 30 | ||||||
| CQB40-40-100F | 4 | 11 | 38 | 5 | 40×40 | 2900 | 0.55 | 20 |
| *6 | 11 | 43 | ||||||
| 8 | 9 | 45 | ||||||
| CQB40-40-125F | 4 | 19 | 35 | 3.7 | 40×40 | 2900 | 1.1 | 40 |
| *6.5 | 17.5 | 42 | ||||||
| 9 | 16 | 40 | ||||||
| CQB50-32-125F | 7 | 22 | 28 | 3.5 | 50×32 | 2900 | 1.5 | 45 |
| *12 | 20 | 42 | ||||||
| 15 | 19 | 46 | ||||||
| CQB50-32-125F | 7 | 22 | 28 | 3.5 | 50×32 | 2900 | 2.2 | 50 |
| *12 | 20 | 42 | ||||||
| 15 | 19 | 46 | ||||||
| CQB50-32-160F | 7 | 33 | 30 | 3.5 | 50×32 | 2900 | 4 | 90 |
| *12.5 | 32 | 39 | ||||||
| 15 | 29 | 41 | ||||||
| CQB65-50-125F | 15 | 22 | 30 | 3.5 | 65×50 | 2900 | 4 | 100 |
| *25 | 20 | 40 | ||||||
| 35 | 16 | 41 | ||||||
| CQB65-50-150F | 15 | 26 | 40 | 4 | 65×50 | 2900 | 4 | 100 |
| *20 | 25 | 48 | ||||||
| 25 | 24 | 52 | ||||||
| CQB65-50-160F | 15 | 32 | 38 | 4 | 65×50 | 2900 | 4 | 100 |
| *17.5 | 32 | 40 | ||||||
| 20 | 29 | 47 | ||||||
| CQB65-50-180F | 6 | 37 | 22 | 4 | 65×50 | 2900 | 5.5 | 120 |
| *8 | 36 | 28 | ||||||
| 10 | 33 | 30 | ||||||
| CQB65-40-250FB | 15 | 82 | 35 | 4 | 65×40 | 2900 | 18.5 | 315 |
| *25 | 80 | 41 | ||||||
| 30 | 75 | 44 | ||||||
| CQB80-65-125F | 30 | 22 | 48 | 4 | 80×65 | 2900 | 7.5 | 180 |
| *50 | 20 | 63 | ||||||
| 60 | 18 | 55 | ||||||
| CQB80-65-160FB | 35 | 34 | 45 | 4 | 80×65 | 2900 | 11 | 285 |
| *50 | 32 | 60 | ||||||
| 60 | 28 | 52 | ||||||
| CQB80-50-250FB | 35 | 82 | 45 | 5 | 80×50 | 2900 | 30 | 390 |
| *50 | 80 | 51 | ||||||
| 60 | 75 | 53 | ||||||
| CQB100-80-160FB | 70 | 34 | 53 | 5 | 100×80 | 2900 | 18.5 | 260 |
| *100 | 32 | 58 | ||||||
| 120 | 30 | 60 | ||||||
| CQB100-65-200FB | 70 | 52 | 55 | 4.5 | 100×65 | 2900 | 30 | 390 |
| *100 | 50 | 61 | ||||||
| 120 | 46 | 64 |
